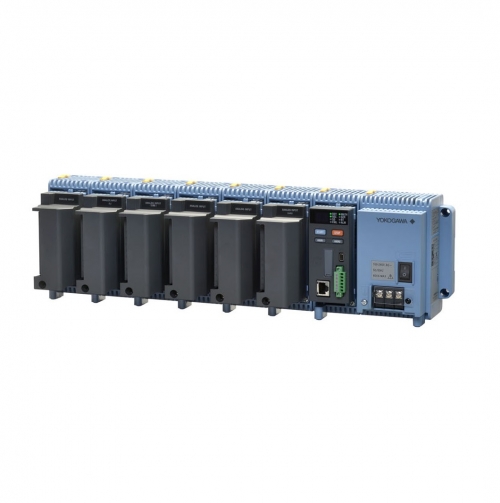

모듈블럭구조 데이터 수집장치(1모듈단위로 증설 가능)

- 싱글유닛 최대 100ch 및 멀티유닛 최대 420ch

- Web 브라우저로 간단접속(리얼타임 모니터 및 설정 변경)

- 전용소프트웨어로 파형 불러오기 및 설정 가능

- 블루투스를 이용한 모바일기기로 모니터링 및 설정 가능

특징

- 간편한 채널 확장

- 웹브라우져를 이용한 엑세스

- 모바일접속대응

- 고성능, 고신뢰성

1. 모듈 모델

- GM10 : SMARTDAC+ GM 데이터수집모듈

- GM90PS : SMARTDAC+ GM 전원모듈

- GM90MB : SMARTDAC+ GM 모듈베이스

- GX90XA : 아날로그 입력모듈 10CH

- GX90XD : 디지털 입력모듈 16CH

- GX90YD : 디지털 출력모듈 6CH

- GX90WD : 디지털 입출력모듈 8CH/16CH

- GX90EX : I/O 확장모듈

2. 메모리

- 내부메모리 : 500MB(기본) / 1.2GB(확장)

- 샘플링간격 : 1.2GB 적용 모델 샘플 1초 30CH 기준 이벤트 데이타 파일 저장시 최대 약 71일 저장 가능

- 외부메모리 : SD card (최대 32GB까지 호환됨)

  내부 메모리에 저장된 측정데이타는 자동으로 SD카드로 보내져 복사되어 2중으로 저장됨

3. 통신

- 이더넷 통신 기본

- USB 통신 기본

- 블루투스 통신 (옵션 /C8)

4. 기능

- 간편한 채널 확장, 1모듈 단위로 증설 가능하며 모듈베이스를 연결하여 모듈을 장착하는 구조

- 싱글유닛 구성 최대 100ch 멀티유닛 구성 최대 420ch

- 데스크탑, DIN레일설치, 벽설치 가능

- 측정 파라미터 : DCV, TC, RTD 등등

- 웹 브라우져 연결 리얼타임 모니터 및 설정 가능

- 전용소프트웨어를 사용한 데이터 편집 및 설정 변경 가능(무상 다운로드)

- 태블릿PC 나 스마트폰에 의한 모니터 및 설정 변경 가능(옵션 /C8)

5. 부가 옵션 및 통신 기능

- 전력측정기 데이터 수집(옵션 /E2, /MC)

  전력 측정기 (WT시리즈 , 파워아날라이저 ) 의 측정 데이터를 고정밀 디지털 데이터상태로

  GM으로 수집하여 GM의 측정 데이터와 함께 기록 가능

 기기의 소비 전력과 온도등을 동시에 기록할 수 있기 때문에 성능 평가 시험에 최적

- 데이터 어퀴지션 기기 DARWIN 과의 호환 통신 기능을 탑재

- 다채롭고 편리한 네트워크 : DHCP/SNTP/이메일 송신

- FTP 에 의한 데이터 전송 : 클라이언트 및 서버 기능

- SSL 통신에 의한 네트워크세큐리티 향상

- EtherNet/IP 기능(옵션 /MC)

  EtherNet/IP 서버기능을 사용하여 PLC 나 다른 기기로부터 GM에 접속하여  측정 / 연산 채널값을 읽어오거나 통신 입력 채널로서 사용 가능

- Modbus/TCP 기능과 Modbus/RTU 기능

- 레포트 작성 기능 (옵션 /MT)
